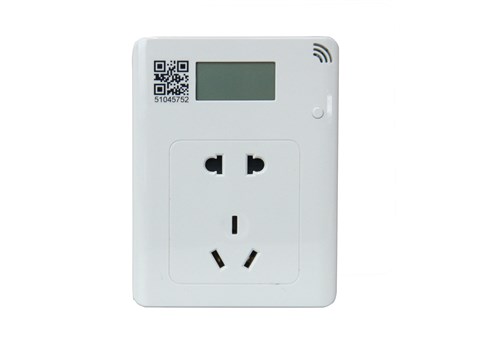

室溫度采集器(五孔插座)，是為采集和監測室內溫度而設計的，安裝在用戶家中的溫度采集器，可以采集整個采暖期內用戶家中所有時間的供暖溫度。室溫度采集器上有LCD顯示屏，可以顯示溫度、濕度、信號質量、故障碼等信息，檢測供熱質量。這主要是為了采集整個采暖期內典型用戶家中的供暖溫度，也用于跟蹤公司供暖系統的供暖質量，以便及時調整系統運行狀況，確保所有用戶室溫都達標，室溫采集器（五孔插座）無需更換電池，不需要砸墻挖洞，安裝簡單方便。

獨立測溫窗口設計，三面通風，測溫更精準。

傳感器離墻體有一定距離，避免溫度偏低。

大屏幕設計，顯示屏支持溫濕度。

板載天線，徹底避免天線接口松動導致的信號不良。

前置五孔面板一體成型，無色差。

外觀精美，多種顏色可選，符合現代裝修風格。

故障代碼顯示，方便安裝調試。

支持FOTA遠程固件升級。

顏色:象牙白、土豪金、玫瑰金、太空銀

安裝方式:86盒固定安裝

額定電壓:220V~50Hz

額定負載:2500W

取電方式:隔離取電[外置模塊]

隔離耐壓:1500VDC

通信方式:NB-IOT

傳感器類型: T[溫度]、TH[溫濕度]

溫度量程: -30C~70°[T、TH款]

濕度量程:0%~100%[僅TH款]

溫度精度:±0.1℃[T款]/±0.2C[TH款]

濕度精度:±3%RH[僅TH款]

顯示精度: 0.1C/1%RH

時間格式:12小時制

防護等級:IP30

安裝前請確認家庭電源總閘已關閉!

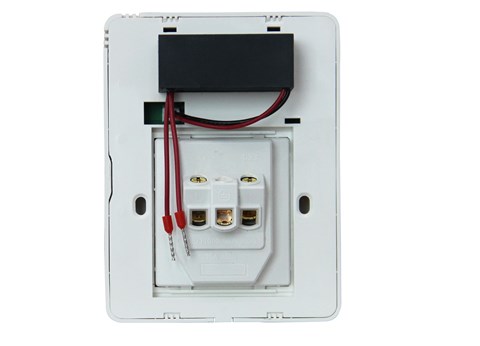

[第1步:接線]圖示為接線圖，取電模塊一端分別接零線和火線，另一端為5V輸出線，接室溫采集器后端5V接口。市電的零線、火線、地線分別接到插座的零線、火線、地線接口。

[第2步:通電檢測]開啟電源總閘，室溫采集器正常開機，代表取電成功，否則代表取電失敗，需要重新檢查線路接線情況。

設備開機后會正常自檢，設備自檢正常后，顯示時間和溫度，短按用戶按鍵使時間和溫度快速切換。無按鍵操作，屏幕會自動熄滅，以降低功耗。

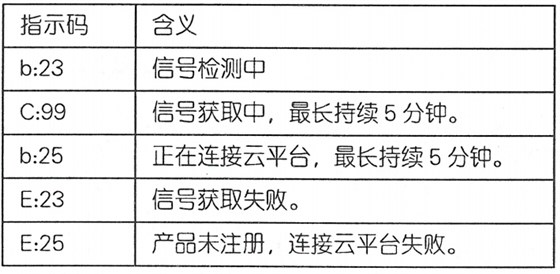

若某項檢測不通過會通過設備的屏幕顯示相應的E.XX錯誤碼,以下列表為啟動碼、錯誤碼與具體信息的對應關系。
